Allgemeine Information

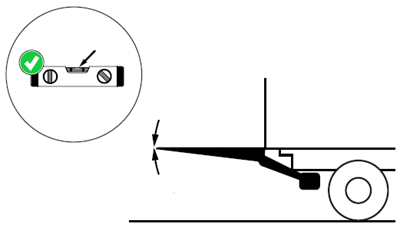

Standardmässig ist der Winkel der Neigeautomatik auf 0° (horizontale Ebene) eingestellt. Bei Bedarf kann die Position des
Winkelsensors S2 justiert werden, um den Umschaltwinkel der Neigeautomatik beim "Heben" anzupassen.
Vorgehen:
1. Stellen Sie die Plattform auf den gewünschten Winkel ein.

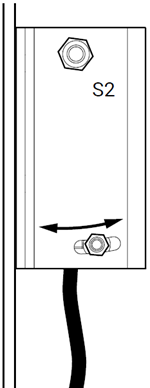

2. Lösen Sie die zwei Befestigungsschrauben am Winkelsensor S2, ohne sie abzunehmen (siehe Abbildung 3).
 Abbildung 3 |
3. Drehen Sie Sensor S2 soweit, bis die aktiv leuchtende LED S2 an der Steuerplatine TLC-B1 (siehe Abbildung 4) erlischt.
Diese Position entspricht nun dem gewünschten Umschaltwinkel.
HINWEIS: Das Umschalten der Plattformbewegung von "Neigen aufwärts" zu "Heben" erfolgt sobald LED S2 erlischt.
|
 Abbildung 4 |
4. Ziehen Sie die Befestigungsschrauben am Winkelsensor S2 wieder handfest (nicht zu stark) an.
5. WICHTIG: Die Kabel der Winkelsensoren S2 und S3 wie folgt verlegen: Kabelverlegung S2 und S3
