Généralités
Toutes les fonctions du hayon élévateur sont commandées par la carte de commande ou la carte relais.
Pour une recherche d'erreurs et un diagnostic réussis sur le système électrique et/ou hydraulique, il est indispensable de connaître la version exacte de la carte de commande/platine de relais.
Déterminer la version 1, 2 ou 3 :
Le numéro de série du pont élévateur et l'aperçu ci-dessous permettent de déterminer la version exacte de la carte de commande ou de la carte relais.
Vous obtiendrez des informations plus détaillées sur la version en cliquant sur l'illustration correspondante (voir tableau ci-dessous) :
Version 1 : modèles Z-1500/2000, à partir du numéro de série : 365000 à 383817 |
||
Carte de commande ZePro1 : |
Options : |
Remarques : |
▪avec configuration : P14, à partir de la version 9.8
|
▪pas d'options
|
▪avec nivellement électrique du sol ▪avec inclinomètre analogique sur plate-forme
|
Version 2 : modèles Z-1500/2000, à partir du numéro de série : 383818 à 389336 |
||
Carte de relais TLC-B1 : |
Option : |
Remarques : |
▪avec configuration : 000
|

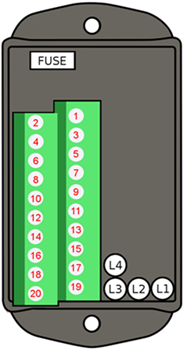

▪avec convertisseur AD (ADC) ▪avec borne de raccordement étendue CTRL. 1 |
▪avec nivellement électrique du sol ▪avec inclinomètre analogique sur plate-forme
|
Version 3 : modèles Z-1500/2000, à partir du numéro de série : 389337 jusqu'à ...... |
||
Carte de relais TLC-B1 : |
Option : |
Remarques : |
▪avec configuration : 000
|
▪avec platine de raccordement 55027
|
▪avec nivellement électrique du sol ▪avec capteurs d'angle numériques sur la plate-forme (2 pièces)
|
