Description technique platine de relais (TLC-B1) et convertisseur AD ADC)
Les modèles d'ascenseur Z-1500/2000 - à partir du numéro de série 383818 jusqu'à 389336 - sont équipés de la carte de relais TLC-B1 et du convertisseur AD (ADC).
Un inclinomètre analogique se trouve sur la plate-forme et envoie une valeur de tension au convertisseur AD en fonction de sa position angulaire.

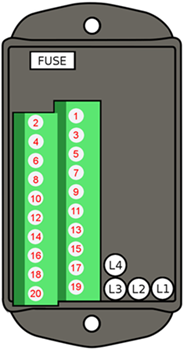

Le convertisseur AD transforme les valeurs de tension analogiques de l'inclinomètre en valeurs numériques afin qu'elles soient utilisables par la platine de relais (TLC-B1).
Pour des informations plus détaillées sur le TLC-B1, l'ADC ou l'inclinomètre analogique, veuillez cliquer directement sur l'illustration correspondante.
Version 2 : modèles Z-1500/2000, à partir du numéro de série : 383818 à 389336 |
||
Carte de relais TLC-B1 : |
Options : |
Remarques : |
▪avec configuration : 000
|
▪avec convertisseur AD (ADC)
|
▪avec réglage électrique du sol ▪avec inclinomètre analogique sur plate-forme
|
Liens :
vers platine de relais (TLC-B1)
vers Aperçu des fonctions
vers Schémas électriques
vers les composants
