Information générale
Comme il est possible de raccorder simultanément 3 unités de commande au maximum à la platine de relais TLC-B1 conformément à la norme EN 1756,
(dont max. 1 commande extérieure et sans télécommande radio supplémentaire), la platine de raccordement supplémentaire 55027 est nécessaire.
Le raccordement CTRL.1 sur la platine principale de relais TLC-B1 sert d'interface avec la platine supplémentaire 55027, à laquelle peuvent être raccordées les commandes suivantes
4 commandes au maximum peuvent être raccordées simultanément.
La platine de raccordement supplémentaire 55027 dispose d'un affichage à barres lumineuses LED qui indique les informations suivantes :
▪Alimentation électrique
▪Fonctions
▪diagnostic et pannes
▪état des entrées et des sorties

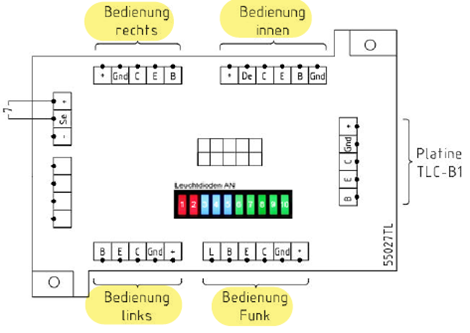

Aperçu de la platine de raccordement supplémentaire 55027
L'illustration ci-dessous montre les possibilités de connexion pour les unités de commande, ainsi que la barre lumineuse à LED pour le diagnostic.
Veuillez cliquer sur le thème souhaité dans l'illustration (commandes ou barre lumineuse à LED) pour obtenir des informations plus détaillées.
Liens :
vers le schéma de base
