Informations générales

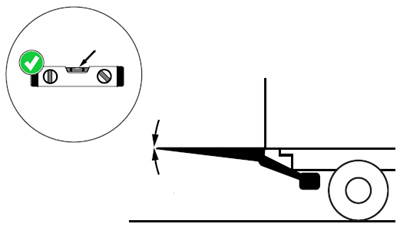

Par défaut, l'angle du système d'inclinaison automatique est réglé sur 0° (plan horizontal). Si nécessaire, la position du
capteur d'angle S2 peut être ajustée afin d'adapter l'angle de commutation du système automatique d'inclinaison lors du "levage".
Procédure à suivre :
1. Réglez la plate-forme sur l'angle souhaité.
2. Desserrez les deux vis de fixation du capteur d'angle S2 sans les retirer (voir figure 3).
 Figure 3 |
3. Tournez le capteur S2 jusqu'à ce que la LED S2 allumée activement sur la platine de commande TLC-B1 (voir illustration 4) s'éteigne.
Cette position correspond maintenant à l'angle de commutation souhaité.
REMARQUE : La commutation du mouvement de la plate-forme de "Inclinaison vers le haut" à "Levage" a lieu dès que la DEL S2 s'éteint.
|
 Figure 4 |
4. Serrez à nouveau à la main (pas trop fort) les vis de fixation du capteur d'angle S2.
5. IMPORTANT: Posez les câbles des capteurs d'angle S2 et S3 comme suit : Pose des câbles S2 et S3
