Information générale
Selon la norme EN 1756-1:2021, les zones autorisées pour l'utilisation d'un hayon élévateur sont celles où la visibilité dans la zone de travail et de danger est illimitée depuis l'endroit où se trouve l'opérateur.
Le "statut du signal 2H" indique au système de commande (convertisseur AD et platine de relaisTLC-B1) si l'opérateur se trouve à un endroit sûr ou non.
Les fonctions, l'angle d'inclinaison et la vitesse de la plate-forme peuvent alors être limités en conséquence.
Touche 2H ou commutateur rotatif sur la commande extérieure
En appuyant sur la touche 2H, l'entrée 2H du système de commande (carte de relais TLC-B1) est activée. La platine de relais reconnaît ainsi l'emplacement de l'opérateur (voir la zone "verte" sous "inclinaison contrôlée").
La position de montage du bouton 2H doit donc toujours être choisie de manière à satisfaire aux exigences de la norme EN 1756-1:2021.
Les illustrations suivantes montrent les entrées et les sorties du signal 2H sur le convertisseur AD (ADC) et sur la carte de relais (TLC-B1) :

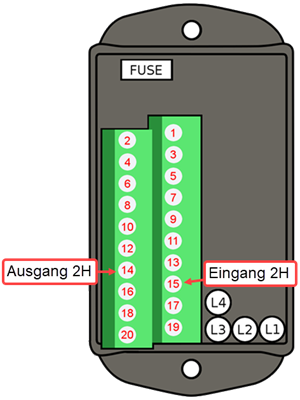

Convertisseur AD Signal-2H : |

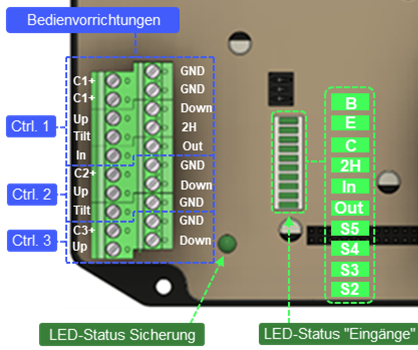

TLC-B1 Signal-2H : |
N° : |
Description : |
 ADC |
 TLC-B1 |
14 |
Sortie sur le convertisseur AD : ▪La sortie de signalactive 14 (12/24 V) va du convertisseur AD à la carte de relais TLC-B1 sur l'entrée "2H" (raccordement CTRL.1).
Cela a l'effet suivantsur les dispositifs de commanderaccordés à CTRL.1 (ext. droite/gauche, radio, 2H) : ▪Pas de vitesse réduite pour les fonctions "Ouverture" (la vanne V8 est active car 2H). ▪Pas de vitesse réduite pour les fonctions "Fermeture" et "Inclinaison vers le haut" (la vanne TSR est active, car 2H). ▪Pas d'arrêt de la plate-forme à +10° (car 2H, voir sous "inclinaison contrôlée""). |
15 |
Entrée sur le convertisseur AD : ▪Signal (12/24 V) provenant du "commutateur rotatif 2HRaccordement" et/ou d'une "touche 2H" séparée, montée sur la commande extérieure.
|
||
Autres schémas de câblage et informations techniques : |
vers Emplacement sécurisé, touche 2H - TLC-B1 vers Schéma de base |
||
