Information générale
La plage angulaire pour la position de travail autorisée de la plate-forme (voir zone jaune) est de +/- 10° (par rapport au plan horizontal).
Le capteur d'angle S3 - responsable de l'arrêt de la plate-forme à +10° lors de la fermeture sans signal 2H -doit être régléen conséquence .
Procédure à suivre :
1. Réglez la plate-forme sur l'angle souhaité de +10°.
2. Desserrez les deux vis de fixation du capteur d'angle S3 sans les retirer (voir figure 5).
 Figure 5 |
3. Positionnez le capteur angulaire S3 sur le support de manière à ce que la DEL S3 ne s'allume pas.

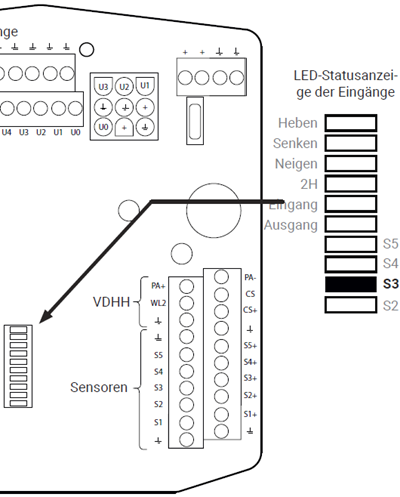

Tourner le capteur S3 en arrière jusqu'à ce que la DEL S3 sur la carte de relais TLC-B1 commence à s'allumer (voir figure 6).
Tourner alors à nouveau le capteur S3 dans la direction opposée jusqu'à ce que la DEL S3 s'éteigne. Ce réglage correspond à la position
à la position angulaire sélectionnée précédemment.
REMARQUE : Dans cette position, la plateforme s'arrêtera lors de la fermeture sans 2H.
 Figure 6 |
4. Serrez à nouveau à la main (pas trop fort) les vis de fixation du capteur d'angle S3.
5. IMPORTANT: Posez les câbles des capteurs d'angle S2 et S3 comme suit : Pose des câbles S2 et S3
