Unité de commande - extérieure - droite - standard - CTRL.1

<< Cliquez pour afficher la table des matières >>

Navigation :  ÉLECTRICITÉ - DIAGNOSTIC - SCHÉMAS ÉLECTRIQUES > MODÈLE Z-2000 > à partir du n° de série 383818 jusqu'à 389336 > SCHÉMAS ÉLECTRIQUES > Unités de commande >

Unité de commande - extérieure - droite - standard - CTRL.1

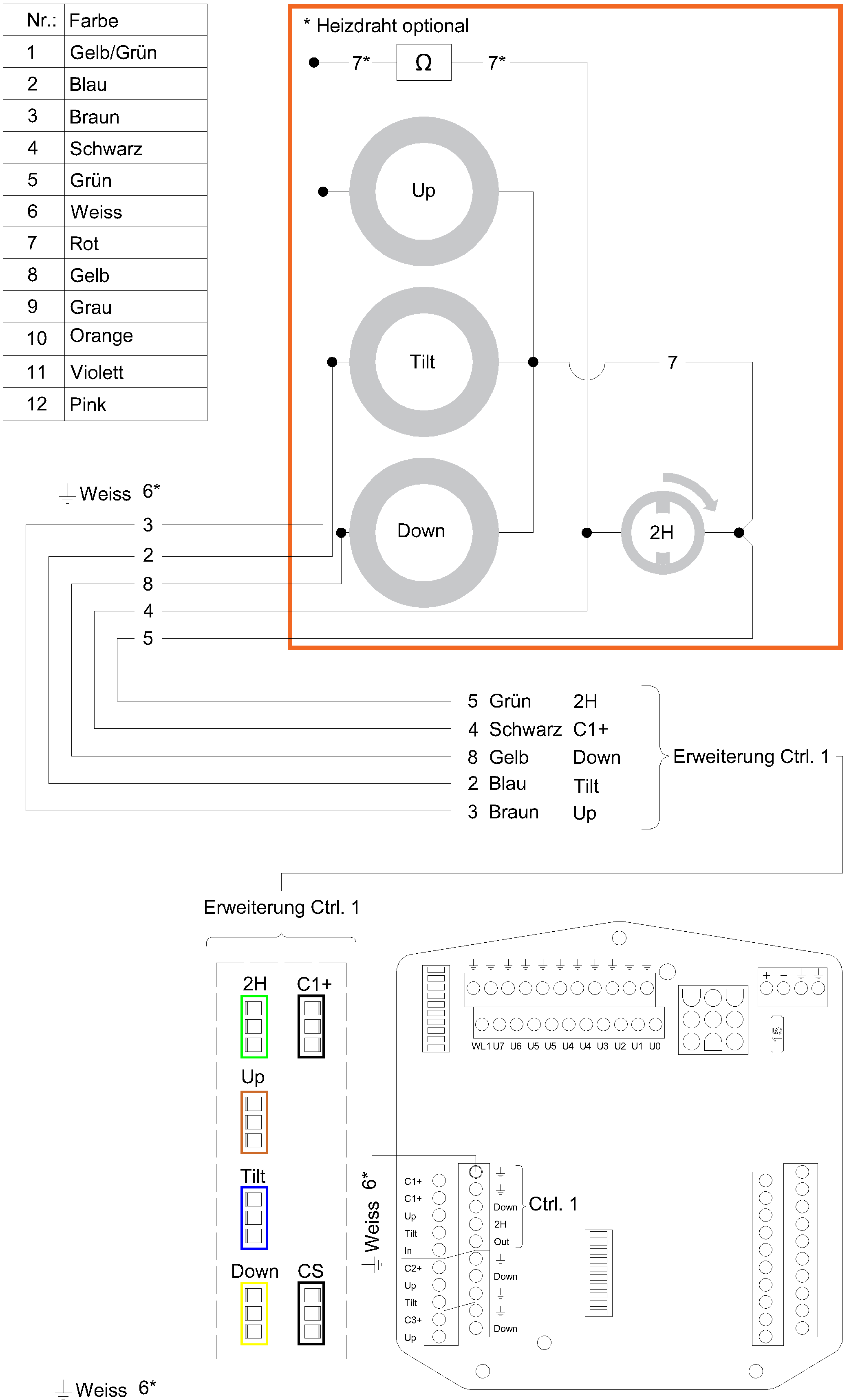

Raccordement aux bornes d'extension de CTRL. 1



Bedieneinheit - aussen - rechts - standard_hx



vers l'aperçu des fonctions
