Sorties U0 - U7
Le contacteur moteur (Solenoid) et les valves du système hydraulique sont raccordés aux sorties de la carte de relais.
Le contacteur moteur commande la mise en marche et l'arrêt de la pompe hydraulique et les valves régulent le débit d'huile hydraulique pour les différentes fonctions du hayon élévateur.
Les LED des sorties actives s'allument en rouge (présence d'une tension de 12/24 volts).
IMPORTANT : le câble de mise à la terre doit toujours être raccordé à la prise de terre opposée à la sortie correspondante.
Sorties U0 - U7 |
||||||
Raccordement : |
LED : |
Fonction : |
Désignation : |
Disposition : |
Schéma de câblage : |
|
|
U0 |
|
Moteur à
|

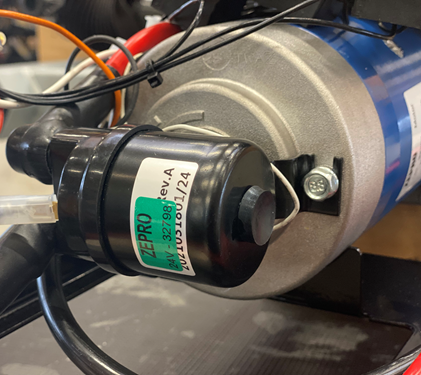

Solenoid Contacteur moteur |
▪dans le groupe électrogène ▪Figure : Solenoid |
|
U1 |
|
Levage Abaisser Inclinaison |
Vanne V1 |
▪dans le groupe électrogène ▪Figure V1 |
||
U2 |
|
Levage Abaisser |
Électrovanne V2 |
▪dans le groupe électrogène ▪Figure V2 |
||
U3 |
|
Ouverture Fermeture |
Vanne V3 |
▪dans le groupe électrogène ▪Figure V3 |
||
U4 |
|
Soupape de sécurité Vérin de levage |
Vanne V4 |
▪Vérin de levage D. ▪Figure V4 |
||
U5 |
|
Vanne de sécurité du vérin d'inclinaison |
Vanne V5 |
▪Vérin d'inclinaison D. ▪Image V5 |
||
U5 |
|
non affectée |
non affecté |
|||
U6 |
|
Ouverture rapide
|

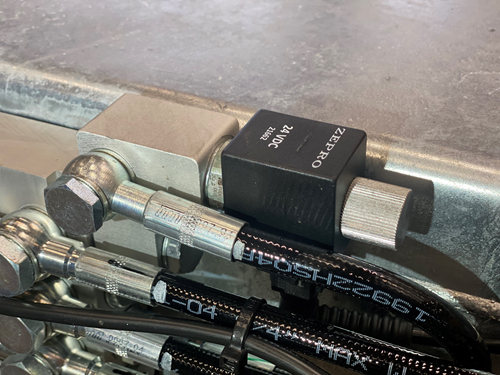

Vanne V8 |
▪sur le tube du statif ▪Image V8 |
||
U7 |
|
non affectée |
non affecté |
|||
WL1 |
|
Témoins d'avertissement |
Feux d'avertissement 1 |
▪Carte de relais ▪Image WL1 |
||
ON |
|
Activation de la platine de relais |
Connexion CS |
▪Carte de relais ▪Image ON |
||
Lien :
vers Aperçu et description des "entrées et sorties" - TLC-B1
