Aperçu

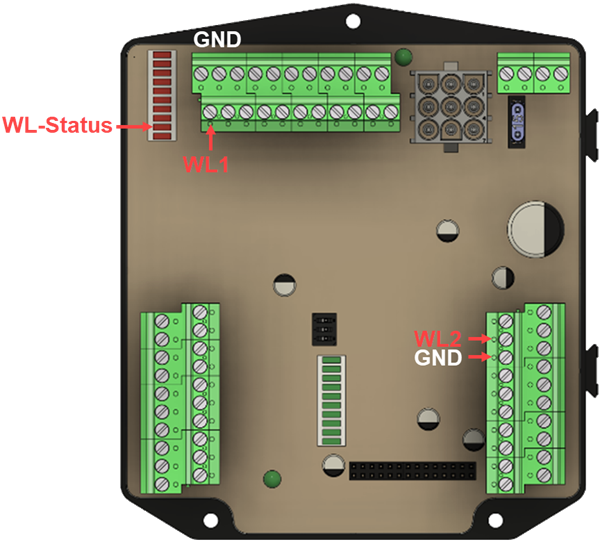

Deux connexions (WL1 et WL2) pour un éclairage d'avertissement se trouvent sur la carte de relais.
La fonction d'éclairage dépend de la connexion utilisée.
IMPORTANT : Raccordez toujours le câble de terre à la borne de terre la plus proche.
Sortie WL1
En cas de connexion à WL1, le voyant d'avertissement s'allume si les conditions suivantes sont remplies :
▪L'interrupteur de la cabine (CS) est activé.
▪S3 ou S4 (si la pression dans le vérin de basculement est < 60 bar) active l'éclairage d'avertissement.
Sortie WL2
En cas de raccordement à WL2, le feu d'avertissement s'allume lorsque les conditions suivantes sont remplies :
▪L'interrupteur de cabine (CS) n'a pas d'influence sur l'éclairage d'avertissement.
▪Seul S4 active l'éclairage d'avertissement (si la pression dans le vérin de basculement est < 60 bar).
