Fusible principal - convertisseur AD

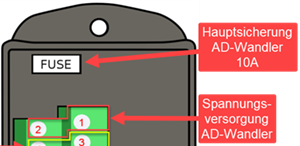

Le convertisseur AD est protégé par un fusible principal de 10 A (voir figure ci-dessous).
Alimentation en tension - convertisseur AD
L'alimentation en tension du convertisseur AD est assurée par les connexions 1 et 2 (voir figure ci-dessous).
Raccordement |
Description |
S2 |
S3 |
TDS |
TSR |
1 |
Tension 8 - 32 volts |
x |
x |
x |
x |
2 |
Masse |
x |
x |
x |
x |
