Affectation des bornes - ADC

Informations générales

Vous trouverez ci-dessous la liste de tous les raccordements électriques (entrées et sorties) sur le convertisseur AD ainsi que la description de la programmation manuelle du système automatique de basculement/inclinaison.

REMARQUE : L'état des LED ainsi que l'affichage des erreurs du convertisseur AD sont décrits séparément.

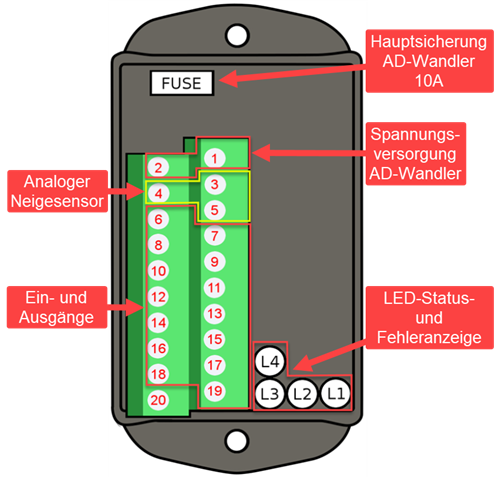

Affectation des raccordements du convertisseur AD :

Raccordement :

Description :

S2

S3

TDS

TSR

ADC

ADC

1

Tension 8 - 32 volts

x

x

x

x

2

Masse

x

x

x

x

3

Signal du capteur d'inclinaison

x

x

x


4

Capteur d'inclinaison Masse

x

x

x


5

Capteur d'inclinaison +

x

x

x


6

S3 Sortie de signal

x




7

S2 Sortie de signal

x




8

CS Entrée de signal

x

x

x

x

9

non affecté

x




10

non affecté

x




11

non affecté

x




12

TSR Entrée venant de la sortie U3

x




13

TSR sortie vers vanne

x




14

2H1 Sortie

x




15

2H1 Entrée

x




16

2H2 non affecté





17

2H2 non affecté





18

Programmation manuelle de l'angle de commutation de la fonction "Inclinaison vers le haut" à "Levage ".

En reliant les deux connecteurs 18 et 19 pendant environ 4 secondes, l'angle de plate-forme souhaité (en général le plan horizontal) est enregistré.

REMARQUE : L'angle programmé doit se situer dans une plage de +/- 10 à partir du plan horizontal.

x




19

voir raccordement 18

x




20

non affecté
