Informations générales

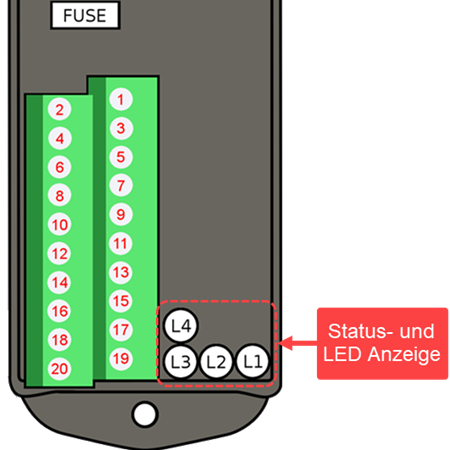

Sur le convertisseur analogique-numérique ADC) se trouvent quatre LED qui indiquent son état actuel et les éventuelles erreurs.
Le tableau suivant présente les états les plus fréquents.
Affichage de l'état et des LED du convertisseur AD : |
Led : |
Couleur : |
Fonction : |
Description : |
 Indicateur d'état et LED (ADC) |
L1 |
Arrêt |
TSR |
TSR entrée 12 = 0V |
Vert |
- |
|||
Rouge |
TSR |
TSR entrée 12 = 12/24V 2H Entrée 0V |
||
Orange |
TSR |
TSR sortie 13 = 12/24V |
||
L2 |
Arrêt |
TDS* |
* non disponible sur les modèles Z-1500/2000 et ZDK-250 |
|
Vert |
TDS* |
* non disponible sur les modèles Z-1500/2000 et ZDK-250 |
||
Rouge clignotant |
TDS* |
* non disponible sur les modèles Z-1500/2000 et ZDK-250 |
||
Orange |
- |
|||
L3 |
De |
S2 et S3 |
S2 Sortie 7 = 0V S3 Sortie 6 = 0V |
|
Vert |
S2 et S3 |
S2 Sortie 7 = 12/24V S3 Sortie 6 = 0V |
||
Rouge |
S2 et S3 |
S2 Sortie 7 = 0V S3 Sortie 6 = 12/24V |
||
Orange |
S2 et S3 |
S2 Sortie 7 = 12/24V S3 Sortie 6 = 12/24V |
||
L4 |
Arrêt |
MARCHE/ARRÊT |
ADC OFF |
|
Vert clignotant |
MARCHE/ARRÊT |
ADC MARCHE |
||
Rouge clignotant |
Erreur |
Erreur système, toutes les sorties sont bloquées |
||
Orange |
- |
|||
Tous |
Vert - Rouge Arrêt |
Démarrage du système |
Le système démarre |
|
Tous |
Arrêt vert x 4 (4 clignotements) |
Enregistrer S2 |
Angle S2 correctement enregistré Voir "programmation manuelle", connexions 18 + 19 |
|
Tous |
Rouge éteint x 4 (4 clignotements) |
Enregistrer S2 |
Angle S2 réinitialisé au réglage d'usine (0 degré = horizontal), car angle hors de la plage autorisée |
