Signal S2
Indique au système de commande (platine de relais TLC-B1) que le basculement automatique/l'égalisation automatique du sol devrait être actif pour la fonction "Lever".
Le signal S2 indique si la plateforme se trouve au-dessus ou en dessous de l'angle préréglé/programmé pour la position de base (plan horizontal).
Si l'inclinaison de la plateforme est inférieure au plan horizontal lors du "levage", un signal 12/24V est présent sur S2 (TLC-B1).
La plate-forme s'incline alors vers le haut jusqu'à ce que la valeur préprogrammée pour le plan horizontal soit atteinte au niveau du CAN (valeur préprogrammée au niveau du CAN = 0V à la sortie 7).
Les illustrations suivantes montrent l'entrée et la sortie du signal S2 sur le convertisseur AD (ADC) et sur la carte de relais (TLC-B1) :

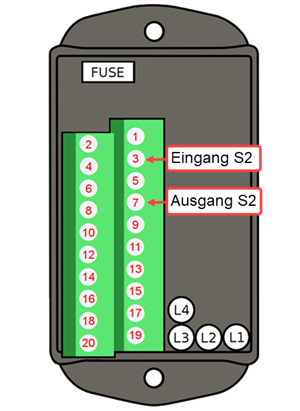

Convertisseur AD Signal S2 : |

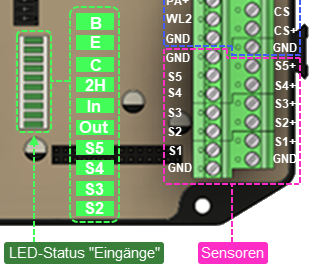

TLC-B1 Signal S2 : |
N° : |
Description : |
 ADC |
 TLC-B1 |
3 |
Entrée (analogique) sur le convertisseur AD : ▪Signal (env. 1 - 4 V) provenant de l'inclinomètre analogique S2/S3 |
7 |
Sortie (numérique) sur le convertisseur AD : ▪La sortie de signal active 7 (12/24 V) va du convertisseur AD à la carte de relais TLC-B1 sur l'entrée S2, jusqu'à ce que la position de base préréglée de la plate-forme (voir description ci-dessus sous "Signal 2") soit atteinte (puis sortie 7 avec 0 V). ▪La position de base de l'automatisme de basculement (généralement le plan horizontal) peut être programmée manuellement sur le convertisseur AD via les connexions 18 + 19. |
||
Autres schémas de câblage et informations techniques : |
|
